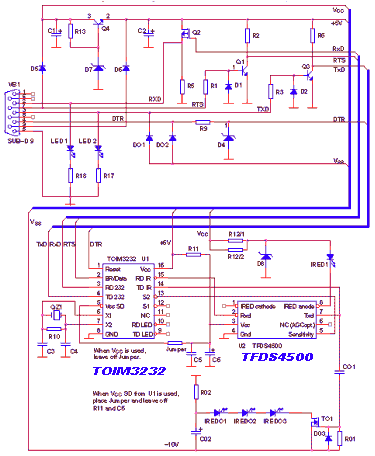

Схема
ИК порта, подключаемая к СОМ9 порту
|
Рис. 2а
Второй вариант. Рекомендован Vishay как
типовой.
|
|
Элемент
|
Значение
|
|
R1
|
220kW
|
|
R2
|
75W
|
|
R3
|
5.6kW
|
|
R4
|
100kW
|
|
R5
|
10W
|
|
R6
|
22kW
|
|
R7
|
10kW
|
|
R8
|
1kW
|
|
R9
|
1kW
|
|
R10
|
100W
|
|
C1
|
22F/25V
|
|
C2
|
100nF
|
|
C3
|
100nF
|
|
C4
|
10mF/16V
|
|
C5
|
10mF/16V
|
|
C6
|
4.7mF/16V
|
|
C7
|
4.7mF/16V
|
|
C8
|
100nF
|
|
C9
|
100mF/16V
|
|
C10
|
22pF
|
|
C11
|
22pF
|
|
C12
|
100nF
|
|
C13
|
10mF/16V
|
|
D1
|
1N4148
|
|
D2
|
1N4145
|
|
D3
|
1N4148
|
|
D4
|
1N4148
|
|
D5
|
1N4148
|
|
D6
|
BZT55C4V7
|
|
D7
|
BZT55C6V8
|
|
D8
|
1N4148
|
|
IR1
|
TSHF5400
|
|
IR2
|
TSHF5400
|
|
IR3
|
TSHF5400
|
|
IR4
|
TSHF5400
|
|
LED1
|
TLLG4401
|
|
LED2
|
TLLR4401
|
|
U1
|
78L05
|
|
U2
|
MAX
232C
|
|
U3
|
TOIM
3232
|
|
U4
|
TFDS
4500
|
|
T1
|
TN0201T
|
|
T2
|
BC547
|
|
X1
|
3.6864MHz
|
|
| Рис. 2б |
|

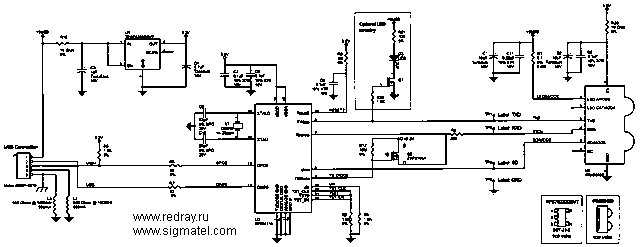

Схема
ИК порта, подключаемая к USB порту
Рис.3
Нажмите на схему для увеличения
